Bán kính quay vòng (Turning Radius – Wa) và chiều rộng lối đi tối thiểu (Right-Angle Stacking Aisle Width – AST) là hai thông số kỹ thuật sống còn quyết định xe nâng điện có thể vận hành an toàn và quay đầu 90° để bốc xếp hàng trong kho hay không. Việc tính toán sai AST mang lại rủi ro rất lớn: mua xe nâng về nhưng không thể xoay xở trong lối đi kệ kho, buộc doanh nghiệp phải tốn kém hàng trăm triệu đồng để tháo dỡ, di dời lại toàn bộ hệ thống kệ.

1. Bán Kính Quay Vòng (Wa) Xe Nâng Điện Là Gì?

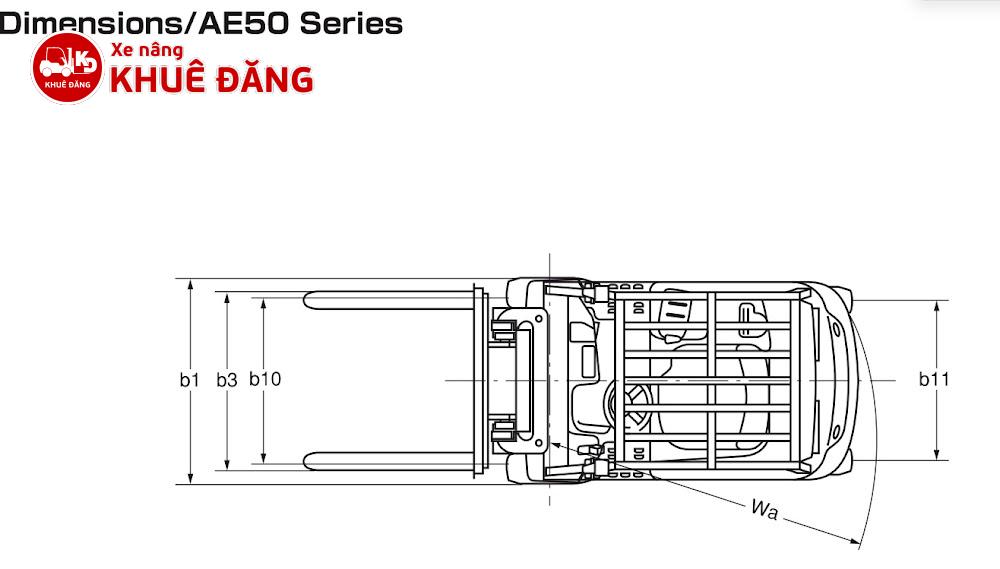

Bán kính quay vòng (Wa) của xe nâng điện là bán kính của đường tròn nhỏ nhất tạo bởi điểm xa nhất phía ngoài cùng của thân xe (hoặc phần đối trọng) khi đánh hết lái.

• Đơn vị đo: Milimét (mm).
• Ý nghĩa: Wa phản ánh độ gọn gàng của bản thân chiếc xe. Tuy nhiên, Wa chỉ mới thể hiện bán kính quay của xe không tải. Khi xe chở thêm pallet, không gian xoay xở thực tế sẽ phình to ra đáng kể.

2. Chiều Rộng Lối Đi Tối Thiểu (AST) Là Gì? Vì Sao Phải Quan Tâm?

Chiều rộng lối đi tối thiểu (AST) là khoảng cách vuông góc nhỏ nhất giữa hai dãy kệ (hoặc hai hàng hàng hóa) đủ để xe nâng chở theo pallet hàng di chuyển vào, quay ngang 90° và hạ/lấy pallet an toàn.

Nếu thiết kế kho chỉ dựa vào Wa mà bỏ qua AST, doanh nghiệp sẽ gặp phải các rủi ro:

• Kẹt xe & va đụng: Xe nâng đâm càng vào không đủ góc quay, dễ va quẹt làm móp chân kệ, sập dầm (beam), hoặc làm rơi vỡ hàng hóa.
• Sơ hở về an toàn: Thiếu khoảng không an toàn làm tài xế chịu áp lực lớn, thao tác chậm và làm tăng nguy cơ tai nạn lao động.
• Lãng phí chi phí: Giảm năng suất vận hành, tốn nhiên liệu/pin do tài xế phải tiến-lùi nhiều lần để nhích góc quay.

3. Công Thức Tính Lối Đi Tối Thiểu (AST) Cho Xe Nâng Điện Mang Pallet 1000x1200mm

Để đảm bảo xe nâng điện hoạt động trơn tru khi xúc pallet kích thước chuẩn 1000 x 1200 mm, bạn áp dụng công thức tiêu chuẩn quốc tế dưới đây.

Công thức tính tiêu chuẩn:

AST = Wa + x + l + a

Trong đó:

• Wa (Turning Radius): Bán kính quay vòng ngoài của xe nâng (tra theo Spec Sheet nhà sản xuất).
• x (Load Distance): Khoảng cách từ tâm trục bánh xe trước đến mặt trước của càng nâng (thường từ 230 – 400 mm tùy dòng xe).
• l (Length of Load): Chiều dài của pallet theo hướng xúc càng.
• a (Safety Margin): Khoảng cách an toàn bổ sung (quy chuẩn từ 200 – 300 mm giúp tài xế thao tác thoải mái).

Lưu ý chiều đâm càng vào pallet 1000 x 1200 mm:

• Nếu đâm càng chiều 1200 mm (mặt xúc rộng 1000 mm): l = 1200 mm.
• Nếu đâm càng chiều 1000 mm (mặt xúc rộng 1200 mm): l = 1000 mm.

4. Bài Toán Thực Tế: Tính AST Cho Các Dòng Xe Nâng Điện Nhật Bản Phổ Biến

Dưới đây là bảng thông số và phép tính chi tiết cho loại pallet chuẩn 1000 x 1200 mm (hướng đâm càng chiều 1200 mm, tức l = 1200 mm) ứng với các dòng xe nâng điện Nhật Bản qua sử dụng nổi tiếng do Khuê Đăng phân phối. Khoảng cách an toàn dự phòng lấy tiêu chuẩn a = 250 mm.

Phép tính minh họa cho xe Reach Truck Nichiyu FBR15 (1.5 Tấn):

• Bán kính quay vòng Wa = 1,560 mm
• Khoảng cách tâm bánh xe đến mặt càng x = 260 mm
• Chiều dài Pallet l = 1,200 mm
• Biên độ an toàn a = 250 mm

Tính toán: AST = 1560 + 260 + 1200 + 250 = 3,270 mm

Kết luận: Để xe nâng điện đứng lái Nichiyu FBR15 vận hành xoay 90° an toàn với pallet 1000 x 1200 mm, lối đi giữa hai dãy kệ cần đạt chiều rộng tối thiểu từ 3.3 mét trở lên.

5. Tổng Quan Chiều Rộng Lối Đi Theo Từng Loại Xe Nâng & Kệ Kho

Để giúp quý khách dễ dàng định hình khi thiết kế tổng thể kho bãi, dưới đây là bảng phân loại lối đi tiêu chuẩn theo từng dòng xe nâng và hệ thống kệ:

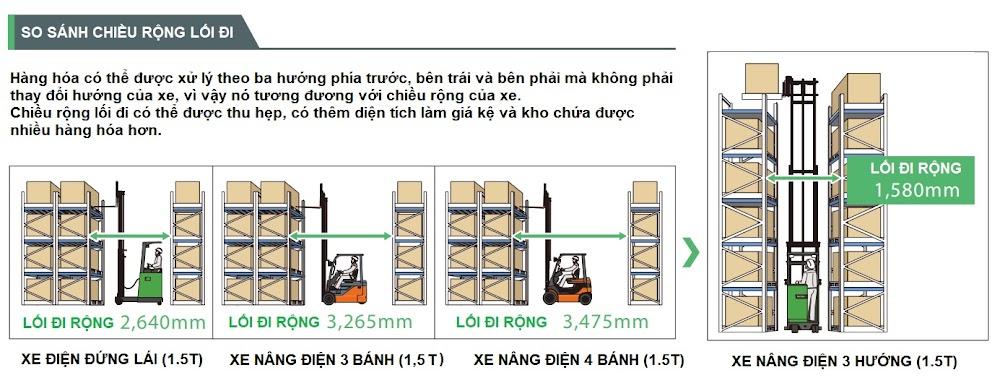

Bảng phân loại lối đi theo dòng xe nâng:

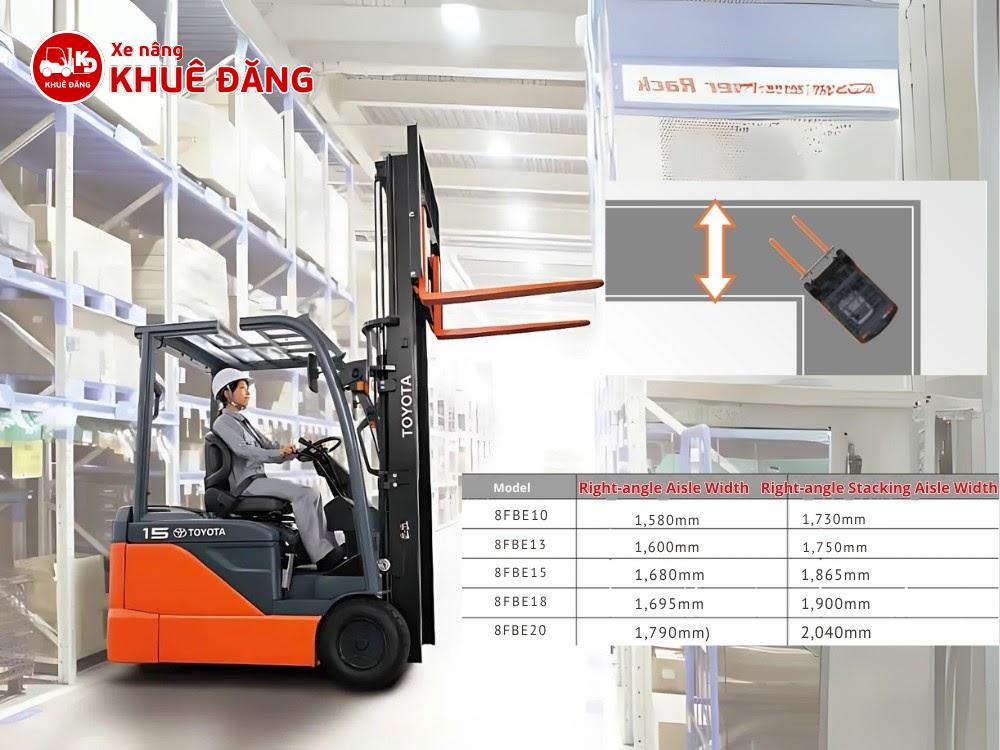

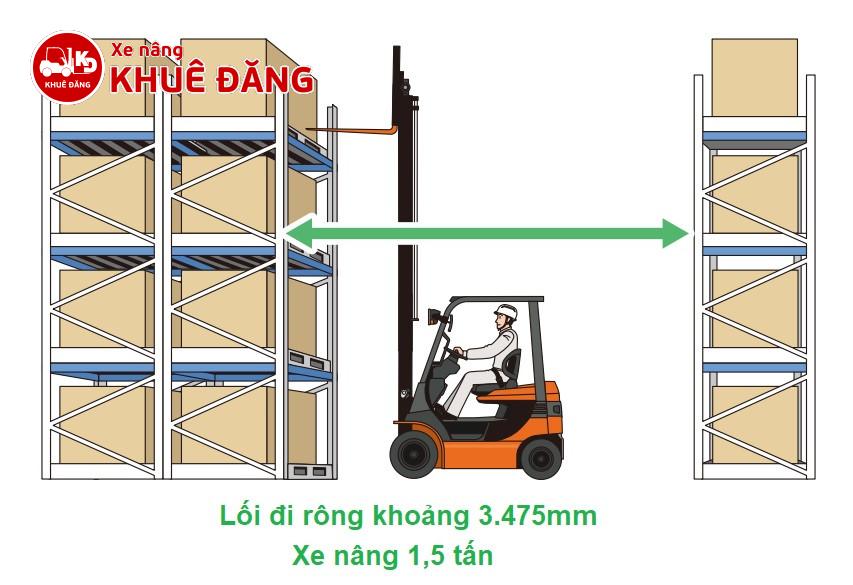

• Dòng Wide Aisle (Lối đi rộng): Xe nâng điện 4 bánh ngồi lái (Toyota 8FBN, Komatsu FB) yêu cầu lối đi rộng từ 3.5 – 4.0m (với pallet 1200mm).
• Dòng Narrow Aisle (Lối đi hẹp):

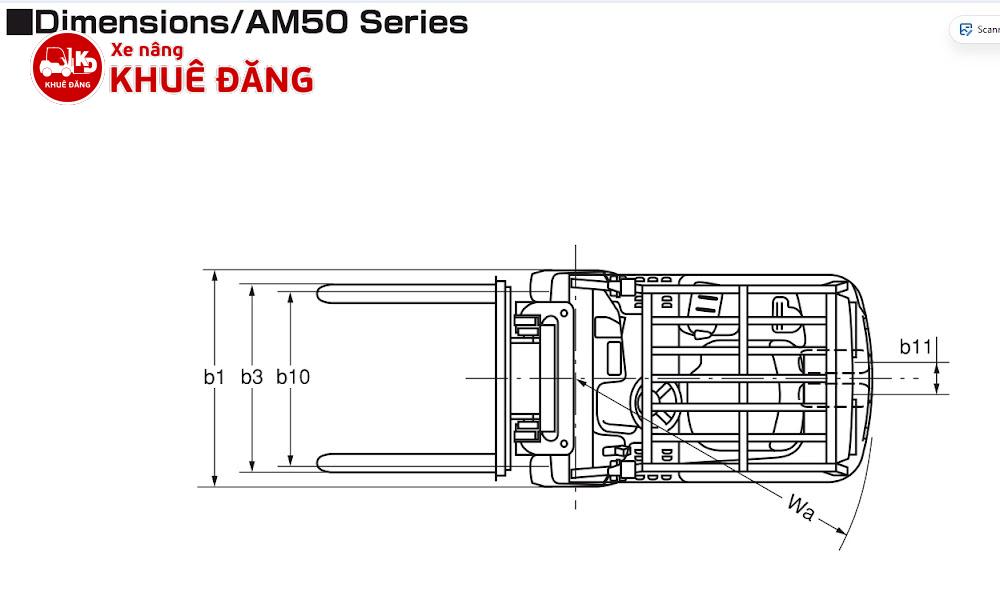

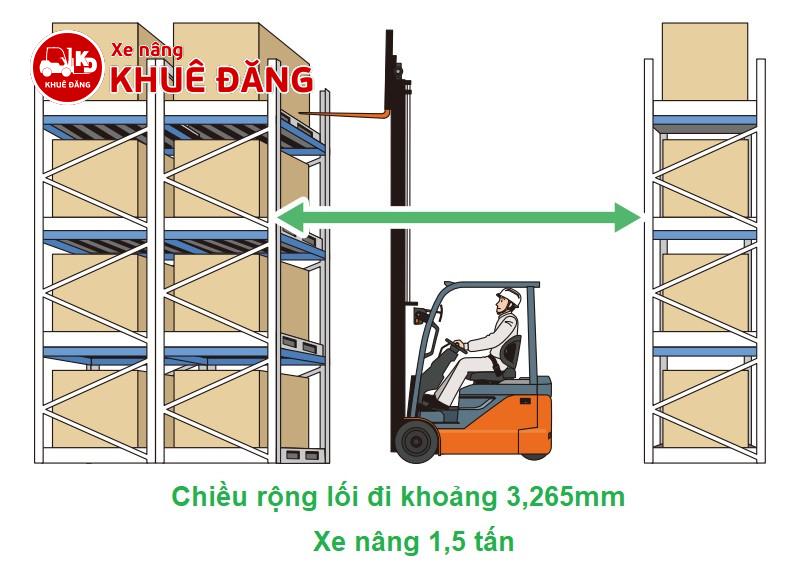

  • Xe nâng điện 3 bánh: Lối đi từ 2.8 – 3.4m, tiết kiệm 25 – 30% diện tích so với xe 4 bánh.

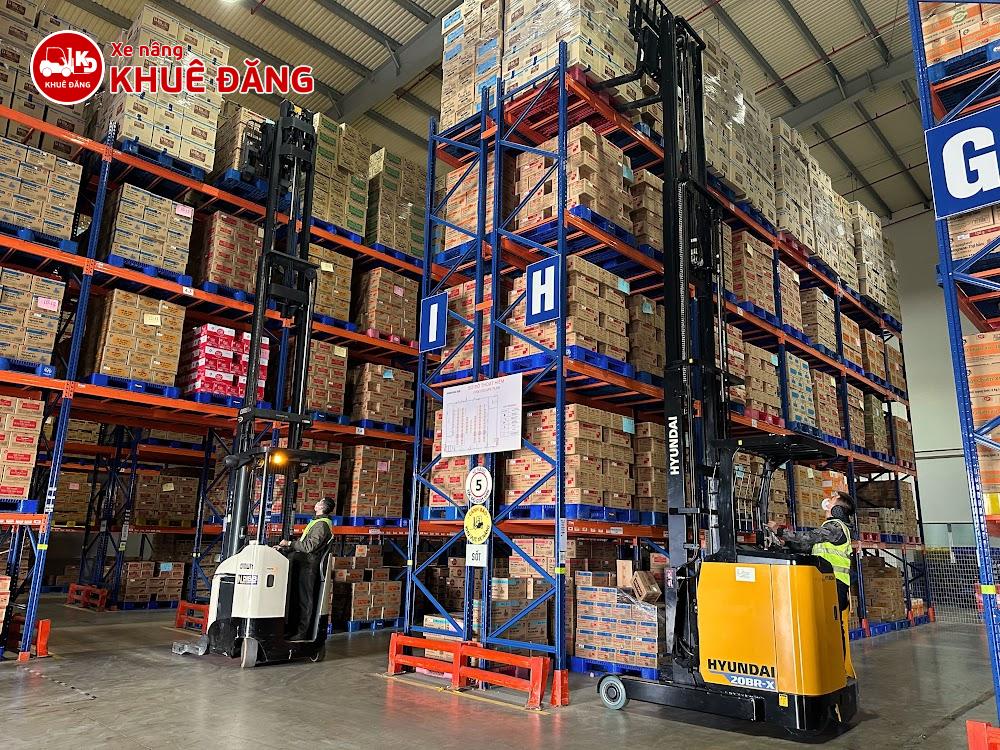

  • Xe nâng Reach Truck (Nichiyu, Mitsubishi): Lối đi từ 2.6 – 3.2m, khung nâng thu gọn vào thân xe giúp tối ưu 30 – 40% sức chứa kho.

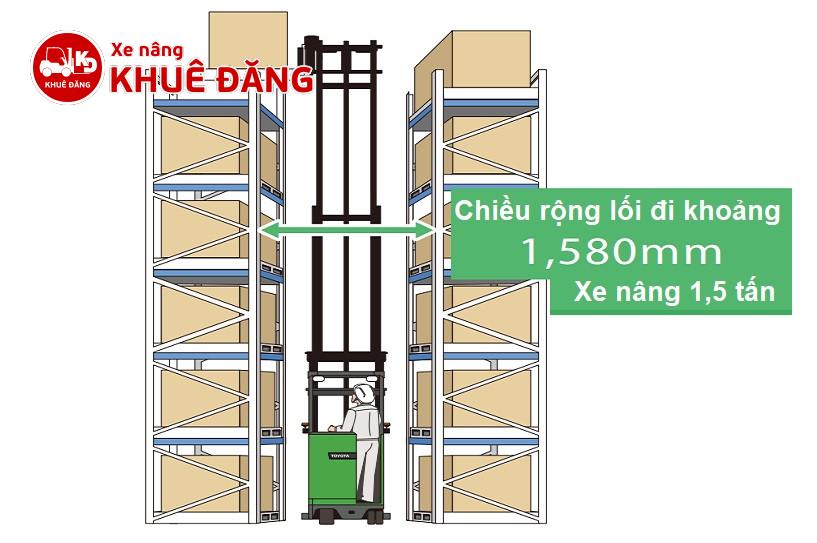

• Dòng Very Narrow Aisle (VNA – Lối đi cực hẹp): Xe nâng VNA / Turret Truck có lối đi chỉ từ 1.5 – 2.0m, càng nâng xoay 180độ không cần xoay thân xe.

Bảng tương thích với hệ thống kệ kho:

• Kệ Selective: Lối đi 2.6 – 4.0m (phù hợp Reach Truck hoặc Xe ngồi lái).
• Kệ Double Deep: Lối đi 3.0 – 3.6m (yêu cầu Reach Truck trang bị càng kéo dài kéo lùi – Pantograph/Telescopic).
• Kệ Drive-in: Không tốn lối đi giữa các khoang, nhưng lối chính ngoài đầu dãy kệ cần 3.5 – 4.0m cho xe Counterbalance 4 bánh đi vào.

6. Kinh Nghiệm Thực Chiến Tránh Rủi Ro Tính Sai AST Từ Kỹ Thuật Khuê Đăng

1. Quyết định loại xe nâng trước khi thi công lắp kệ: Hãy chốt dòng xe sẽ dùng (Xe ngồi lái hay Reach Truck) trước khi khoan chân kệ xuống sàn kho.
2. Tính độ nhô của hàng hóa: Nhiều kho đóng hàng phình ra ngoài mép pallet từ 50 – 100 mm. Khi đó, giá trị l phải lấy là (1200 mm + độ nhô hàng).
3. Trừ hao vật cản dưới mặt sàn: Đo lối đi thực tế là khoảng cách giữa 2 điểm nhô ra xa nhất (ví dụ: chân ốp bảo vệ kệ – Column Protector, ống thoát nước, gờ tường).
4. Phân cấp lối đi trong kho lớn: Với kho trên 1,000 m^2, nên bố trí Lối đi chính (Main Aisle) rộng 3.5 – 4.0m để trung chuyển hàng và Lối đi làm việc (Working Aisle) rộng 2.6 – 3.2m để lấy hàng.
