Bộ sàng khung xe nâng (side shift)

Bộ dịch giá (Side Shifter) là loại bộ công tác (attachment) phổ biến nhất được lắp trên xe nâng hàng. Thiết bị này cho phép người vận hành di chuyển giá nâng (và càng nâng) theo phương ngang (sang trái hoặc phải) từ 100mm đến 150mm mà không cần phải di chuyển toàn bộ chiếc xe nâng.

• Tên tiếng Anh: Side Shifter.
• Tên thường gọi tại VN: Bộ dịch giá, bộ sàng khung, bộ sàng càng.
• Mức độ phổ biến: Được trang bị trên khoảng 60-70% các xe nâng mới hiện nay do hiệu quả kinh tế cao.

Side shift giúp:

• Căn chỉnh pallet/hàng nhanh và chính xác trong lối đi hẹp, trong container mà không cần di chuyển toàn bộ xe nhiều lần.​
• Giảm va chạm vào kệ, container, giảm hư hỏng pallet và hàng hóa, đồng thời rút ngắn chu kỳ xếp dỡ nên tăng năng suất đáng kể.​

Cấu tạo và Nguyên lý hoạt động

Cấu tạo kỹ thuật

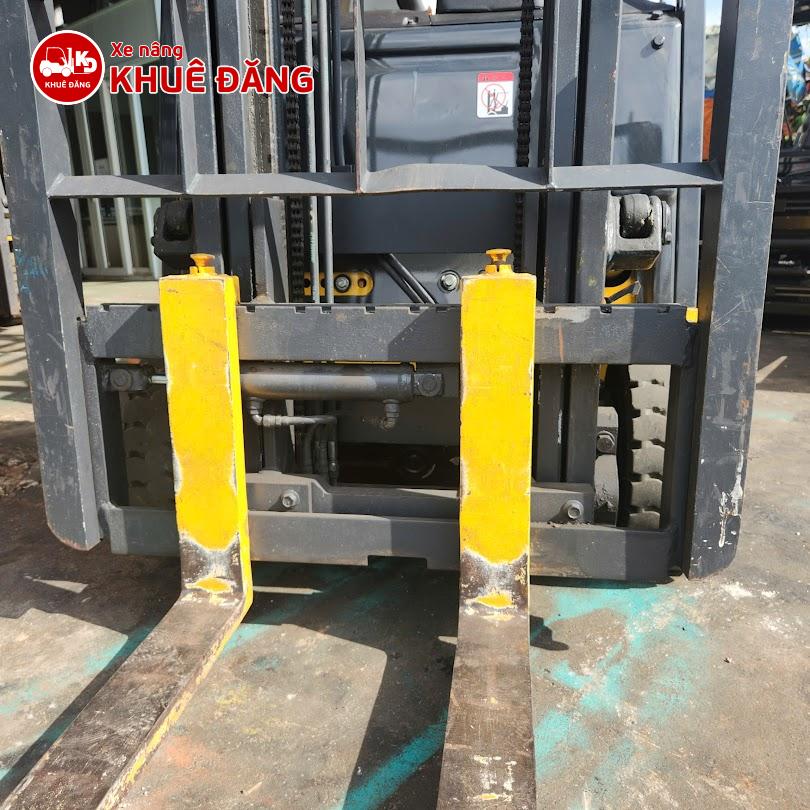

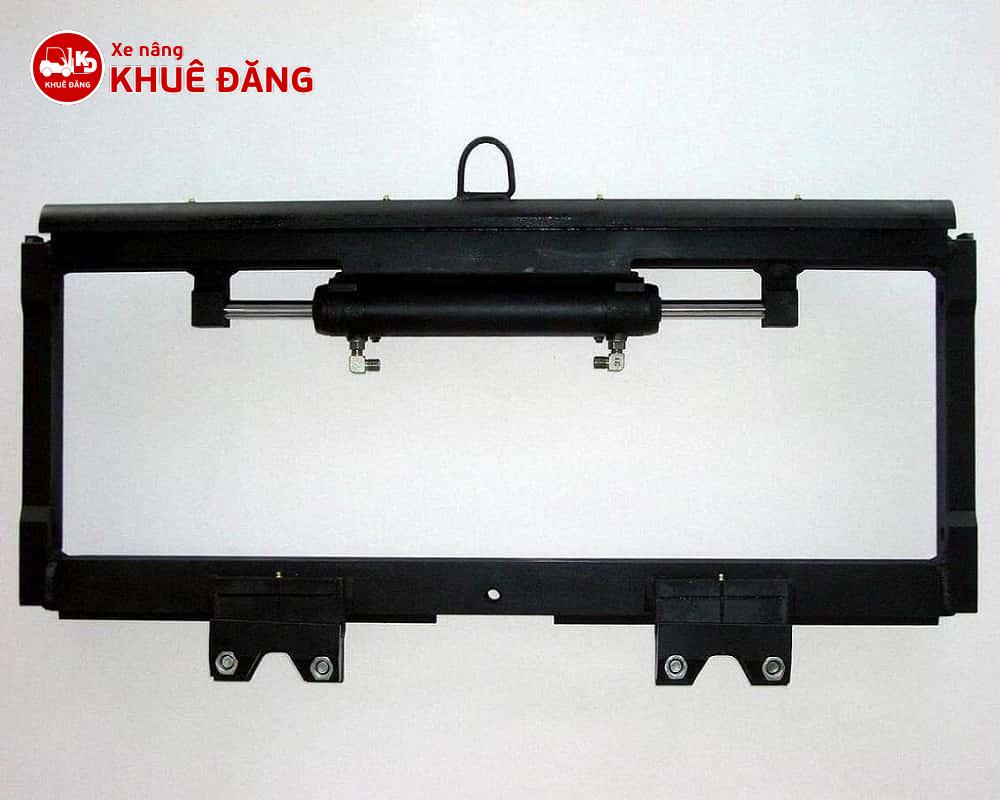

Một bộ Side Shifter tiêu chuẩn bao gồm các thành phần chính sau:

1. Khung dịch chuyển (Frame): Kết cấu thép chịu lực cao, được gắn trực tiếp lên giá nâng (Carriage) của xe nâng.
2. Xylanh thủy lực (Hydraulic Cylinder): Thường là xylanh 2 đầu (double-ended cylinder) để đảm bảo tốc độ dịch chuyển sang trái và phải là đồng đều.
3. Thanh ray dẫn hướng (Guide Rails): Giúp khung trượt di chuyển mượt mà.
4. Bạc trượt/Đệm trượt (Bearings/Wear Pads): Thường làm bằng vật liệu tổng hợp hoặc đồng, đặt giữa khung cố định và phần di động để giảm ma sát và mài mòn.
5. Móc treo (Mounting Hooks): Tuân theo chuẩn ISO (Class II, III, IV) để lắp lẫn được cho nhiều hãng xe.

Nguyên lý hoạt động

Side Shifter sử dụng nguồn thủy lực từ xe nâng (thông qua van điều khiển phụ – ngăn kéo thủy lực số 3).

• Khi người lái gạt cần điều khiển, dầu thủy lực được bơm vào một đầu của xylanh, đẩy ty xylanh di chuyển.
• Lực đẩy này làm cho toàn bộ khung mang càng nâng trượt sang trái hoặc phải trên thanh ray.
• Hệ thống thường có van cân bằng hoặc thiết kế xylanh đặc biệt để đảm bảo tốc độ dịch chuyển ổn định, tránh giật cục làm rơi hàng.

Phân loại Side Shifter

Theo kiểu lắp đặt (Quan trọng nhất)

• Loại lắp rời (Hang-on / After-market):
  • Đặc điểm: Được treo lên giá nâng nguyên bản của xe nâng như một bộ càng thông thường.
  • Ưu điểm: Dễ lắp đặt, dễ tháo rời, giá thành rẻ hơn, có thể mua bổ sung cho xe cũ.
  • Nhược điểm: Làm giảm sức nâng của xe (do tăng tâm tải trọng – Lost Load Center) nhiều hơn so với loại tích hợp.
• Loại tích hợp (Integrated):
  • Đặc điểm: Xylanh và khung dịch giá được chế tạo liền khối với giá nâng của xe ngay từ nhà máy.
  • Ưu điểm: Gọn nhẹ, giảm thiểu việc mất tải trọng nâng, tầm nhìn thoáng hơn.
  • Nhược điểm: Khó sửa chữa hoặc thay thế riêng lẻ, giá thành đầu tư ban đầu cao.

Theo tiêu chuẩn lắp ráp (Mounting Class)

• Class II: Dành cho xe nâng tải trọng từ 1 tấn – 2.5 tấn.
• Class III: Dành cho xe nâng tải trọng từ 3 tấn – 4.5 tấn.
• Class IV: Dành cho xe nâng tải trọng từ 5 tấn – 7 tấn trở lên.

Phân tích Lợi ích & Hiệu quả kinh tế

Thông số kỹ thuật & Giá thị trường (Tham khảo tại Việt Nam)

Dưới đây là bảng thông số và mức giá tham khảo cho dòng Hang-on (lắp rời) – loại phổ biến nhất trên thị trường phụ tùng:

Lưu ý: Giá có sự chênh lệch lớn tùy thuộc vào thương hiệu (Cascade, Heli, Hangcha, OEM Trung Quốc) và loại mới/cũ.

Hướng dẫn Lựa chọn và Lắp đặt

Tiêu chí lựa chọn

1. Xác định tải trọng thực tế: Việc lắp Side Shifter sẽ làm giảm tải trọng nâng của xe (khoảng 50kg – 150kg tùy loại) do trọng lượng bản thân bộ công tác và việc đẩy tâm tải trọng ra xa hơn. Cần tính toán lại biểu đồ nâng (Load Chart).
2. Kích thước “Háng càng”: Kiểm tra chuẩn ISO của giá nâng (Class 2 hay Class 3) để chọn bộ Side Shifter khớp ngàm.
3. Thương hiệu:
   • Cao cấp: Cascade (Mỹ/Châu Âu) – Độ bền cao, phổ biến nhất thế giới.
   • Phổ thông: Các bộ OEM theo xe Trung Quốc (Heli, Hangcha, Liugong) – Giá rẻ, chất lượng ổn định cho nhu cầu cơ bản.

Lưu ý khi vận hành và bảo dưỡng

• Bôi trơn: Cần bơm mỡ định kỳ vào các ray trượt (thường có vú mỡ tích hợp) để tránh kẹt.
• Kiểm tra đệm trượt: Các miếng đệm nhựa/đồng sẽ mòn theo thời gian. Nếu khe hở quá lớn sẽ gây rung lắc giá nâng, cần thay thế kịp thời.
• Hệ thống thủy lực: Đảm bảo các ống tuy-ô không bị căng hoặc cọ xát khi khung nâng lên hạ xuống.

Bộ dịch giá (Side Shifter) không còn là một “phụ kiện” xa xỉ mà đã trở thành tiêu chuẩn kinh tế cho xe nâng hiện đại. Với chi phí đầu tư chỉ khoảng 5-10% giá trị xe nhưng mang lại hiệu suất công việc tăng 20-30%, đây là nâng cấp đáng giá nhất cho mọi doanh nghiệp vận tải, kho bãi.

Khuyến nghị: Nếu doanh nghiệp của bạn thường xuyên làm việc trong Container hoặc kho kệ hẹp, hãy ưu tiên chọn mua xe có sẵn Side Shifter (tích hợp) để tối ưu độ bền và tầm nhìn. Nếu nâng cấp xe cũ, hãy chọn dòng Hang-on của Cascade hoặc OEM tương thích để đảm bảo an toàn.
