Cấu Tạo Chi Tiết Bình Điện Xe Nâng Hàng: Thành Phần & Nguyên Lý

Định nghĩa tổng quan về bình điện xe nâng hàng

Bình điện xe nâng hàng (hay ắc quy xe nâng) là hệ thống lưu trữ năng lượng điện hóa dạng xả sâu (traction battery). Thành phần cấu tạo cốt lõi bên trong gồm các cell liên kết chặt chẽ với nhau, đóng vai trò cung cấp nguồn năng lượng điện mạnh mẽ và ổn định cho toàn bộ hoạt động vận hành, di chuyển và nâng hạ của xe nâng.

📌 Tóm tắt nhanh:

• [Cấu tạo chi tiết bình điện xe nâng hàng]: Gồm các cell nhỏ chứa bản cực dương dạng ống (PbO_2), bản cực âm dạng phẳng (Pb) nhiều hơn 1 bản, và chất điện phân dung dịch axit sulfuric loãng (H_2SO_4).
• [Thành phần bảo vệ và dẫn truyền]: Tấm ngăn (Separator) làm từ nhựa xốp hoặc sợi thủy tinh giúp ngăn đoản mạch nội bộ và cho ion đi qua; số lượng bản cực càng nhiều giúp giảm nội trở và tăng diện tích tiếp xúc.
• [Ý nghĩa dung lượng Ah]: Dung lượng (Ah) phụ thuộc trực tiếp vào kích thước và số lượng bản cực, quyết định khả năng lưu trữ năng lượng, tối ưu hiệu suất nạp xả và kéo dài tuổi thọ cho ắc quy xe nâng.

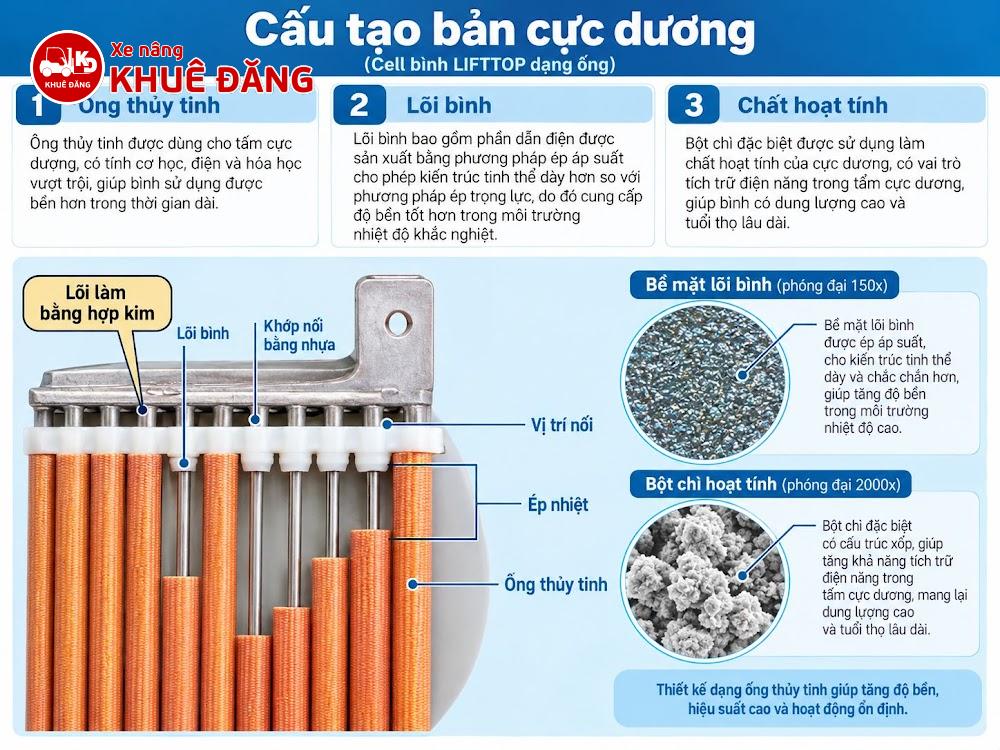

Cấu tạo bản cực dương và đặc tính kỹ thuật

Bản cực dương (Positive plate) trong bình điện xe nâng – thuộc dòng ắc quy axit-chì – được chế tạo từ chất chì điôxit (PbO2).

Trong các hệ thống ắc quy xả sâu chuyên dụng cho xe nâng, bản cực dương sở hữu các đặc tính kỹ thuật quan trọng sau:

• Cấu tạo dạng ống (tubular): Giúp gia tăng độ bền cơ học, chống ăn mòn hiệu quả.
• Khả năng chống rụng hoạt chất: Ngăn chặn tình trạng rơi rớt vật liệu trong quá trình nạp và xả liên tục ở cường độ cao.

Cấu tạo bản cực âm và sự phân bổ dòng điện

Bản cực âm (Negative plate) được hoàn thiện từ chì nguyên chất dạng xốp (Pb) với thiết kế dạng phẳng (pasted hoặc flat plate). Cấu trúc này bao gồm một lưới hợp kim chì được trét đầy bột chì xốp.

Đặc điểm bố trí kỹ thuật trong mỗi cell:

• Số lượng bản cực âm luôn nhiều hơn bản cực dương 1 bản.
• Bố trí kẹp đều ở hai bên bản cực dương.
• Giúp dòng điện phân bổ đều và tối ưu hóa tối đa các phản ứng hóa học nội bộ.

Vai trò của dung dịch chất điện phân H2SO4

Dung dịch axit sulfuric (H2SO4) loãng đóng vai trò là môi trường truyền dẫn (chất điện phân) huyết mạch, thực thi các nhiệm vụ cốt lõi trong chu trình phản ứng hóa học:

• Tạo dòng điện: Cung cấp các ion tự do (H+ và SO4(2-)) di chuyển linh hoạt giữa cực dương và cực âm, sản sinh dòng điện phục vụ quá trình xả.
• Tích trữ năng lượng: Trong giai đoạn nạp điện, axit kết hợp cùng các chất ở hai bản cực để chuyển hóa điện năng thành hóa năng lưu trữ bên trong bình.

Chức năng của tấm ngăn cách Separator

Separator là tấm ngăn cách (vách ngăn) chuyên dụng được định vị nằm giữa bản cực dương và bản cực âm với các đặc điểm:

• Chất liệu chế tạo: Sản xuất từ nhựa xốp, sợi thủy tinh hoặc PVC có độ thẩm thấu cao, đảm bảo khả năng kháng axit tuyệt đối.
• Tác dụng chính:
  • Ngăn cách ly hoàn toàn bản cực dương và bản cực âm, triệt tiêu nguy cơ chập mạch (đoản mạch) nội bộ.
  • Thiết kế hệ thống lỗ li ti thông minh cho phép dung dịch điện phân và các ion di chuyển qua lại dễ dàng.

So sánh đặc tính kỹ thuật các thành phần trong cell ắc quy

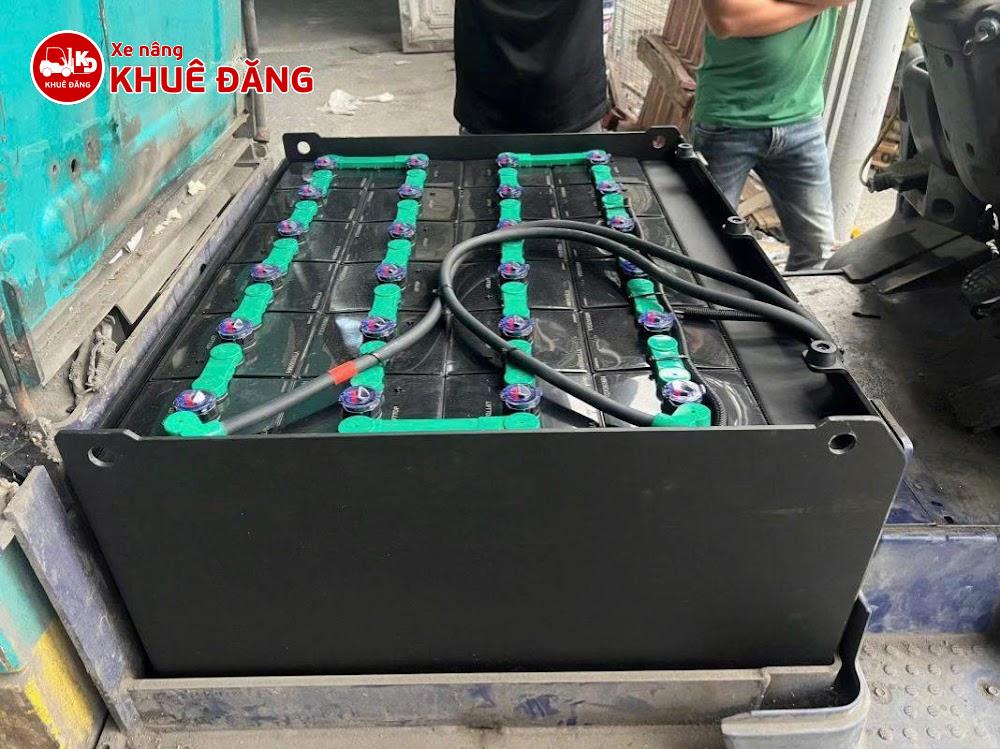

Mối quan hệ giữa kích thước bản cực và dung lượng Ah

Hệ thống bình điện xe nâng bắt buộc phải tích hợp nhiều bản cực đan xen lẫn nhau dựa trên các cơ sở kỹ thuật thực tế:

• Tăng diện tích tiếp xúc: Hoạt động nâng hạ hàng hóa nặng đòi hỏi dòng xả cực lớn. Việc sắp xếp nhiều bản cực mỏng giúp tối đa hóa diện tích tiếp xúc giữa hoạt chất và axit.
• Giảm nội trở: Số lượng bản cực song song càng lớn thì điện trở nội của cell pin càng thấp, giúp bình không bị quá nhiệt khi nạp/xả dòng điện lớn, đồng thời nâng cao hiệu suất hoạt động.
• Tương quan với dung lượng Ah: Dung lượng ắc quy (đo bằng Ampe-giờ – Ah) tỷ lệ thuận với khối lượng hoạt chất tham gia phản ứng. Bản cực có kích thước càng lớn hoặc số lượng bản cực càng nhiều sẽ chứa lượng chì (Pb) và chì điôxit (PbO2) lớn hơn, dẫn đến khả năng lưu trữ năng lượng cao hơn và chỉ số Ah càng lớn.

Xem thêm: Tại sao bình điện xe nâng 48V 565Ah lại có kích thước và trọng lượng lớn?
