Nội trở bình ắc quy (Internal Resistance – IR) là sự cản trở dòng điện của các thành phần bên trong bình ắc quy. Bạn có thể hình dung nội trở giống như một vật cản trên đường vận chuyển năng lượng: nội trở càng thấp thì hiệu suất bình càng mạnh, ngược lại nội trở càng cao thì bình càng yếu, khó phóng điện và dễ sinh nhiệt.
1. Ý nghĩa của nội trở bình ắc quy
Nội trở là thước đo sức khỏe (State of Health – SoH) chuẩn xác nhất của ắc quy, mang lại các ý nghĩa thực tế sau:
- Biết được độ chai và tuổi thọ bình: Khi bình mới, nội trở rất nhỏ (đơn vị tính bằng miliohm – mΩ). Theo thời gian sử dụng, các bản cực bên trong bị sunfat hóa khiến nội trở tăng lên. Nếu nội trở tăng khoảng 25% so với mức chuẩn, dung lượng của bình đã giảm xuống dưới 80% và cần chuẩn bị thay mới.
- Tránh hiện tượng “điện áp ảo”: Nhiều trường hợp dùng đồng hồ vạn năng đo thấy bình vẫn đủ 12.6V – 13V (nghĩ là bình tốt), nhưng khi đề xe hay vào tải thì sụt áp đột ngột và không khởi động được. Nguyên nhân là do nội trở quá cao cản trở dòng điện phóng ra ngoài.
- Cảnh báo nguy cơ mất an toàn: Ắc quy có nội trở cao khi sạc hoặc xả sẽ sinh nhiệt lớn, dễ dẫn đến hiện tượng nóng bình, phồng rộp, nứt vỡ hoặc thậm chí là cháy nổ.
2. Cách kiểm tra nội trở bình ắc quy
Để kiểm tra nội trở, bạn không thể dùng đồng hồ vạn năng thông thường mà phải sử dụng các thiết bị đo chuyên dụng. Có 2 cách kiểm tra chính:

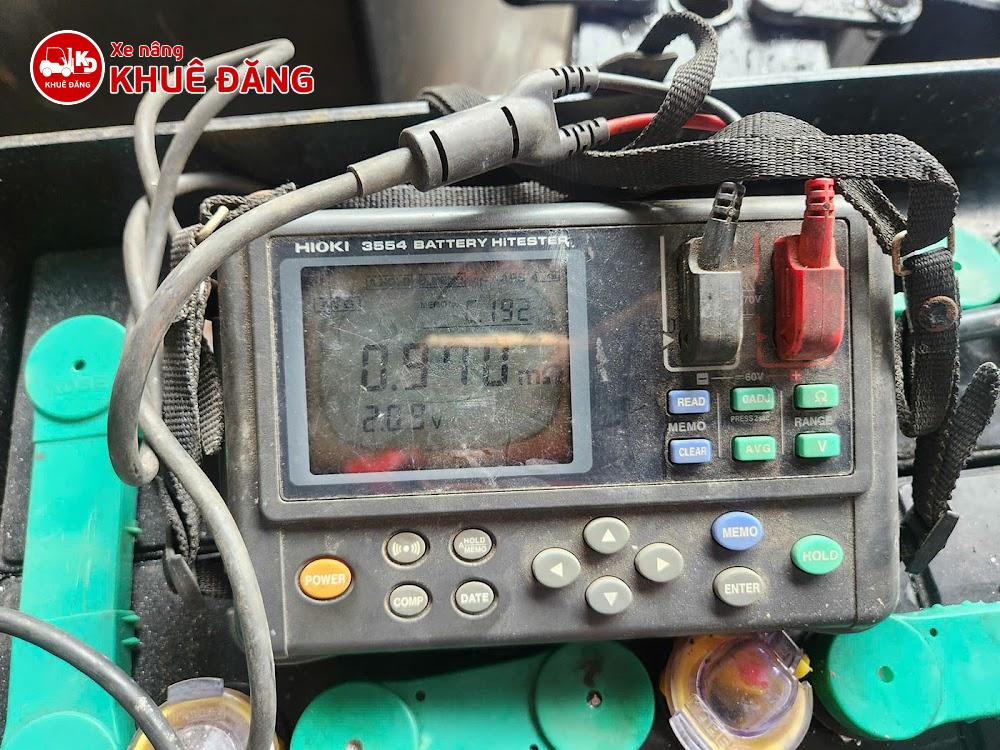

Cách 1: Sử dụng máy đo nội trở chuyên dụng (Chính xác nhất)
Đây là phương pháp nhanh chóng và chuẩn xác nhất, thường được các kỹ thuật viên áp dụng.
Thiết bị cần có: Các dòng máy đo chuyên dụng như Hioki, Lancol, hoặc Ancel.
Các bước thực hiện:
- Kẹp hai đầu dây của máy đo vào hai cực của ắc quy (đỏ vào cực dương
+, đen vào cực âm-). - Chọn chế độ đo thông số nội trở (IR hoặc R).
- Nhập loại bình và dung lượng (Ah) nếu máy yêu cầu.
- Nhấn nút đo, máy sẽ hiển thị giá trị nội trở bằng miliohm (mΩ).
Đánh giá kết quả: Đối chiếu với tài liệu thông số kỹ thuật (datasheet) của nhà sản xuất. Ví dụ: Bình ắc quy UPS 12V-9Ah thông thường có nội trở < 14 mΩ. Nếu đo ra con số lớn hơn nhiều lần mức này, bình đã hỏng.
Cách 2: Phương pháp đo sụt áp dưới tải (Ước lượng gián tiếp)
Nếu không có máy đo chuyên dụng, bạn có thể ước lượng thông qua độ sụt áp khi chịu tải bằng một đồng hồ vạn năng và một tải nặng biết trước công suất (hoặc súc đề xe).
Công thức lý thuyết: R = (U₀ – Ut)/I
(Trong đó: U₀ là áp khi không tải, Ut là áp khi có tải, I là dòng điện chạy qua tải).
Cách nhận biết nhanh trực quan: Khi bạn bấm đề khởi động xe, nếu điện áp của bình ắc quy 12V bị sụt sâu xuống dưới 9.6V, chứng tỏ nội trở của bình đã quá cao và bình đã bị yếu/hỏng.
Đối với xe nâng: bình ắc quy được nối từ nhiều cell 2V, do đó ta phải đo từng cell riêng biệt
Đối với ắc quy xe nâng 2V, khi ép tải cao liên tục trong 5–10 giây, một cell bình tốt phải giữ được mức điện áp từ 1.80V đến 1.90V trở lên. Nếu điện áp của cell sụt sâu dưới ngưỡng 1.60V – 1.70V, cell đó được xác định là đã hỏng hoặc mất dung lượng nghiêm trọng và cần thay thế ngay để tránh làm hỏng toàn bộ chuỗi bình..
Quy trình thực hiện phương pháp đo sụt áp dưới tải
- Sạc đầy bình: Sạc ắc quy xe nâng đến 100% dung lượng. Để bình nghỉ từ 4–6 tiếng nhằm xóa điện áp bề mặt.
- Đo không tải: Dùng đồng hồ đo điện áp từng cell. Mức chuẩn đạt từ 2.10V – 2.15V.
- Ép tải hệ thống: Người vận hành khởi động xe nâng. Gạt cần điều khiển để nâng trục lên hết độ cao tối đa. Giữ chặt cần gạt trong 5–10 giây để kích hoạt van an toàn thủy lực, ép dòng xả lên mức cực đại.
- Đo có tải: Kỹ thuật viên đo điện áp từng cell ngay trong lúc xe đang ép tải.
Bảng tiêu chuẩn độ sụt áp của cell ắc quy xe nâng 2V
| Điện áp đo được khi ép tải (5 – 10 giây) | Trạng thái sức khỏe cell bình | Hành động khuyến nghị |
|---|---|---|
| 1.85V ~ 1.95V | Rất tốt | Cell khỏe, nội trở thấp, hoạt động ổn định. |
| 1.75V ~ 1.80V | Yếu / Già hóa | Bản cực bị sulfat hóa nhẹ, cần làm sạch và theo dõi. |
| 1.70V ~ 1.74V | Nguy hại | Đã chạm ngưỡng giới hạn cạn kiệt, xe sẽ chạy ì, nhanh hết điện. |
| Dưới 1.60V – 1.70V | Hỏng / Chết cell | Lỗi chập mạch trong cell hoặc rã nát thẻ chì, bắt buộc thay mới. |
Khi một cell đơn 2V bị tụt áp quá sâu, nó sẽ biến thành một “vật cản” trên đường đi của dòng điện. Hệ quả là làm cho cả bộ bình (24V, 36V, hoặc 48V) bị nóng lên bất thường và sụt giảm thời gian vận hành nhanh chóng.
3. Thông số nội trở bao nhiêu là tốt?
Không có một con số chung cho tất cả, vì nội trở phụ thuộc vào dung lượng (Ah), công nghệ bình (ắc quy khô, ắc quy nước, AGM, Gel) và thương hiệu. Tuy nhiên, bạn có thể áp dụng quy tắc cốt lõi: Dung lượng bình (Ah) càng lớn thì nội trở tiêu chuẩn càng nhỏ và giá trị đo thực tế càng nhỏ càng tốt. Để tôi có thể tư vấn chính xác xem bình của bạn còn tốt hay không, bạn vui lòng cho biết:
Giá trị nội trở tham khảo cho ắc quy 12V phổ biến
- Loại 12V – 9Ah (36W): Nội trở chuẩn ở tần số 1kHz là < 14 mΩ.
- Loại 12V – 7.2Ah: Nội trở chuẩn ở tần số 1kHz là < 22 mΩ.
- Đánh giá chung cho ắc quy axit-chì 12V: Dưới 5 mΩ là rất tốt, trên 30 mΩ là kém và cần thay thế.
Giá trị nội trở tham khảo cho ắc quy xe nâng 2V
Ắc quy 2V (thường là các cell đơn dòng VRLA AGM, GEL, OPzV hoặc OPzS) chuyên dụng cho xe nâng, hệ thống viễn thông, trạm điện và điện mặt trời luôn có giá trị nội trở cực kỳ thấp (thường dưới 1 mΩ). Do dung lượng bản cực của dòng 2V rất lớn, diện tích tiếp xúc hóa học cao nên điện trở nội bộ giảm xuống mức tối thiểu. Dưới đây là bảng giá trị nội trở tham khảo (đo ở tần số chuẩn 1kHz, trạng thái nạp đầy 100% ở 25°C) cho các mức dung lượng ắc quy 2V phổ biến trên thị trường:
Bảng giá trị nội trở tham khảo ắc quy 2V
| Dung lượng bình (Ah) | Giá trị nội trở chuẩn mới (mΩ) | Ngưỡng cảnh báo sụt giảm / Cần thay thế (mΩ) |
|---|---|---|
| 2V – 100Ah | 0.60 ~ 0.80 mΩ | > 1.20 mΩ |
| 2V – 200Ah | 0.50 ~ 0.65 mΩ | > 0.95 mΩ |
| 2V – 300Ah | 0.40 ~ 0.50 mΩ | > 0.75 mΩ |
| 2V – 500Ah | 0.30 ~ 0.40 mΩ | > 0.60 mΩ |
| 2V – 1000Ah | 0.20 ~ 0.25 mΩ | > 0.38 mΩ |
| 2V – 1200Ah | 0.15 ~ 0.22 mΩ | > 0.33 mΩ |
| 2V – 2000Ah | 0.10 ~ 0.15 mΩ | > 0.22 mΩ |
Các đặc điểm cần lưu ý khi đánh giá nội trở dòng 2V
- Quy luật dung lượng: Dung lượng (Ah) càng lớn thì bản cực càng dày và rộng, dẫn đến nội trở (mΩ) càng nhỏ. Các cell siêu lớn (từ 1500Ah – 3000Ah) nội trở chỉ còn khoảng 0.08 – 0.12 mΩ.
- Tiêu chuẩn thay thế: Không giống các dòng ắc quy khởi động 12V nhỏ, ắc quy lưu trữ 2V hoạt động theo chu kỳ (deep cycle) hoặc dự phòng (standby). Khi nội trở tăng vượt quá 50% so với giá trị xuất xưởng ghi trên Datasheet của hãng sản xuất, bạn nên lên phương án thay thế để tránh làm sụt áp cả chuỗi bình liên kết.
- Nhiệt độ môi trường: Nội trở phụ thuộc rất lớn vào nhiệt độ. Nếu đo ở môi trường lạnh (< 20°C), nội trở hiển thị sẽ cao hơn thực tế. Hãy đảm bảo đo lúc bình đầy điện và nhiệt độ phòng lý tưởng khoảng 25°C.
