Xe nâng tay thấp (Hand Pallet Truck) là thiết bị nâng hạ cơ bản nhất, sử dụng hệ thống thủy lực (kích tay) để nâng hàng hóa nặng từ 2.5 tấn đến 5 tấn lên cao một khoảng nhỏ (khoảng 20cm) để di chuyển.

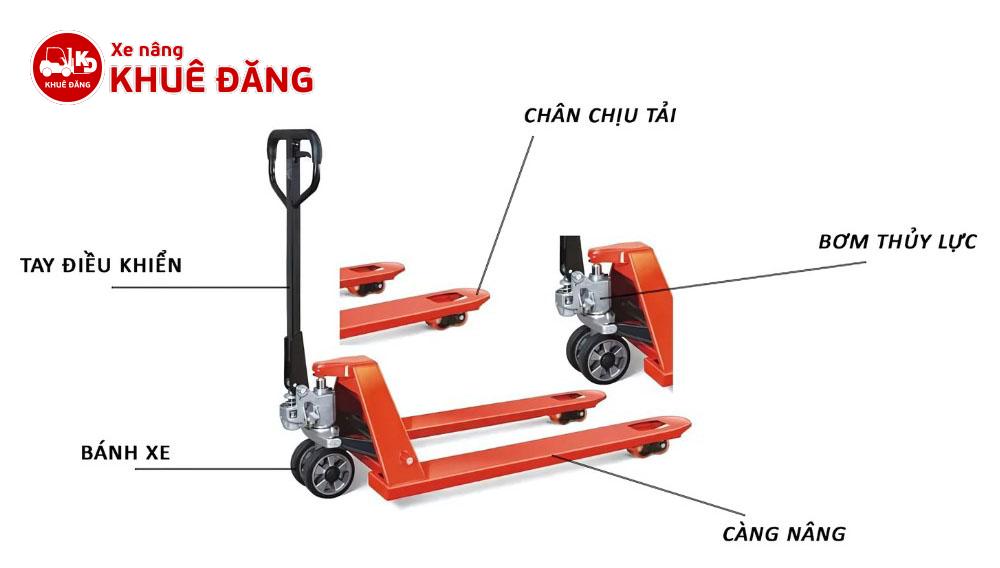

Dù có nhiều thương hiệu (Niuli, Mitsubishi, Nobelift…), nhưng cấu tạo chung của chúng đều tuân theo một thiết kế tiêu chuẩn gồm 4 cụm chính:
Cấu Tạo Chi Tiết Của Xe Nâng Tay

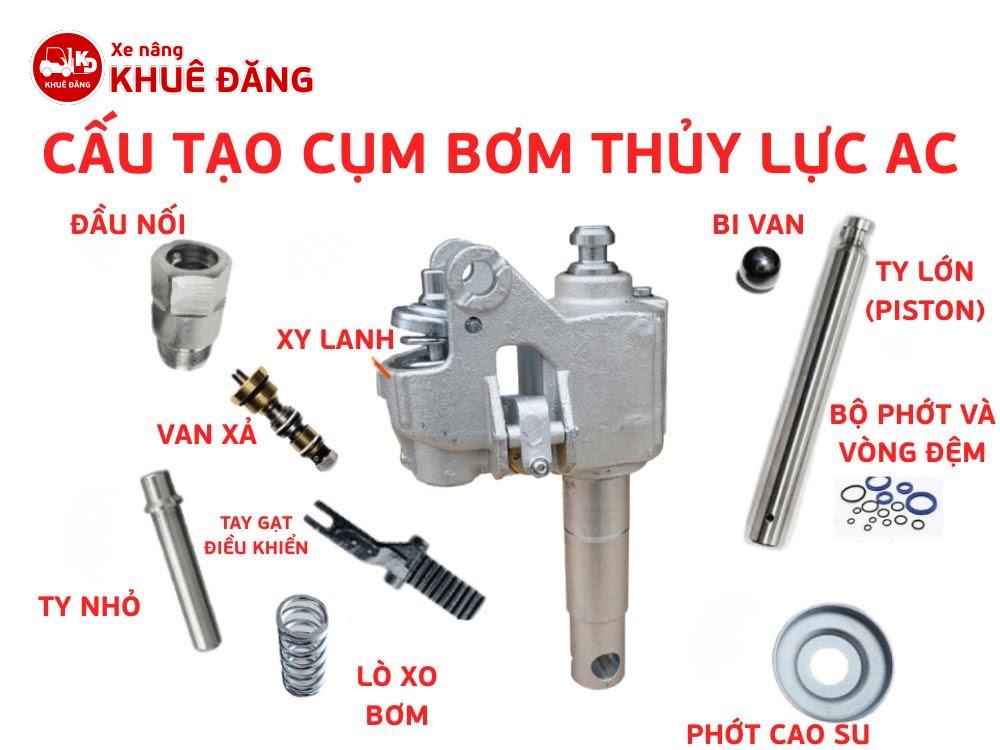

A. Hệ Thống Bơm Thủy Lực (The Hydraulic Pump) – “Trái Tim” Của Xe
Đây là bộ phận quan trọng và đắt tiền nhất.
- Vỏ bơm: Thường được làm bằng gang đúc nguyên khối (Bơm AC – loại tốt) hoặc gang hàn (Bơm DF). Chứa dầu thủy lực bên trong.
- Piston & Ty ben: Trục kim loại sáng bóng chịu lực nén cực lớn để đẩy càng xe lên.
- Bộ van xả: Hệ thống lò xo và van đóng mở giúp điều tiết luồng dầu (để nâng lên hoặc hạ xuống).
- Phớt (Seals): Các vòng cao su giúp giữ dầu không bị rò rỉ ra ngoài và ngăn bụi bẩn xâm nhập.
B. Khung Càng Nâng (Forks & Frame)
- Chất liệu: Thép đúc cường lực, được sơn tĩnh điện chống rỉ sét.
- Hình dáng: Hai càng nâng song song đưa vào pallet.
- Thanh truyền lực (Push rods): Hai thanh thép nằm dưới càng xe, kết nối từ vai cầu phía sau ra bánh xe phía trước. Nhiệm vụ của nó là đẩy bánh xe chúc xuống để nâng càng lên.
C. Hệ Thống Bánh Xe (Wheels)
Xe nâng tay luôn có 2 loại bánh với kích thước khác nhau:
- Bánh lái (Steering Wheels): Là 2 bánh lớn (thường là 180x50mm) nằm ngay dưới chân bơm thủy lực. Bánh này xoay được 360 độ để điều hướng.
- Bánh tải (Load Wheels): Là các bánh nhỏ (thường là 80x70mm hoặc 70x60mm) nằm ở đầu mũi càng. Đây là nơi chịu tải trọng lớn nhất.
- Chất liệu:
- PU (Lõi thép bọc nhựa PU đỏ/vàng): Đi êm, bảo vệ nền gạch.
- Nylon (Nhựa trắng cứng): Chịu nước, siêu bền, kéo nhẹ ở nền bê tông.
D. Tay Cầm Điều Khiển (Handle)

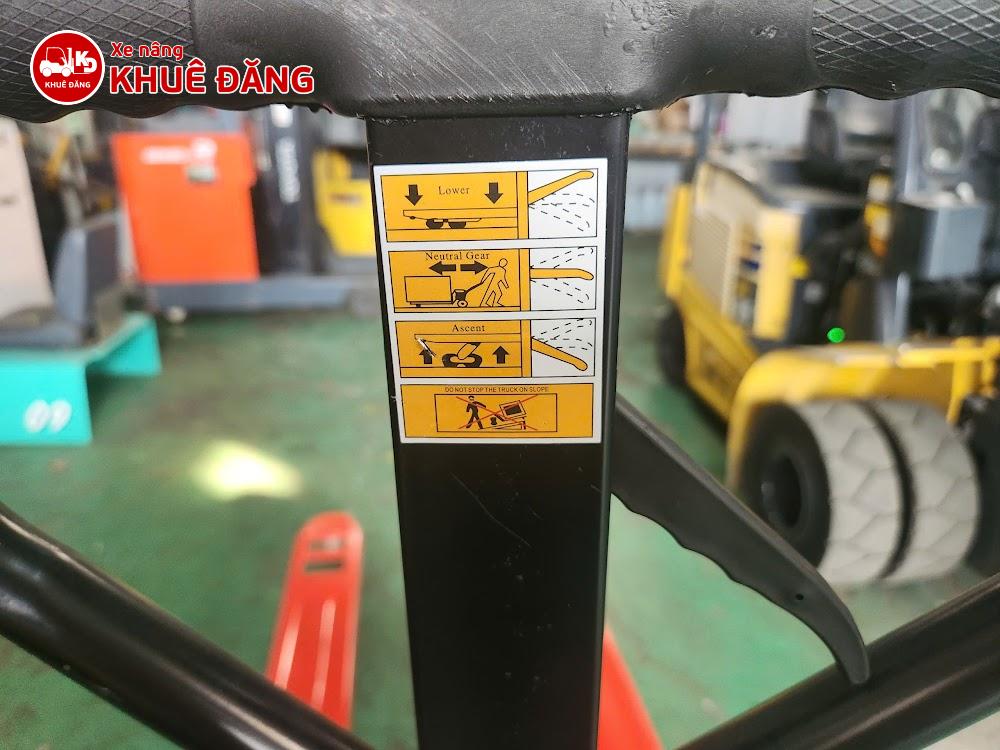

Tay cầm vừa dùng để kéo xe, vừa dùng để kích bơm. Trên tay cầm có một Cần gạt (Lever) với 3 nấc chức năng quan trọng:
- Nấc dưới cùng: Để nâng hàng.
- Nấc giữa: Vị trí trung gian (Mo) – dùng khi kéo xe đi (để không bị kích bơm khi di chuyển).
- Nấc trên cùng: Để hạ càng (xả dầu).

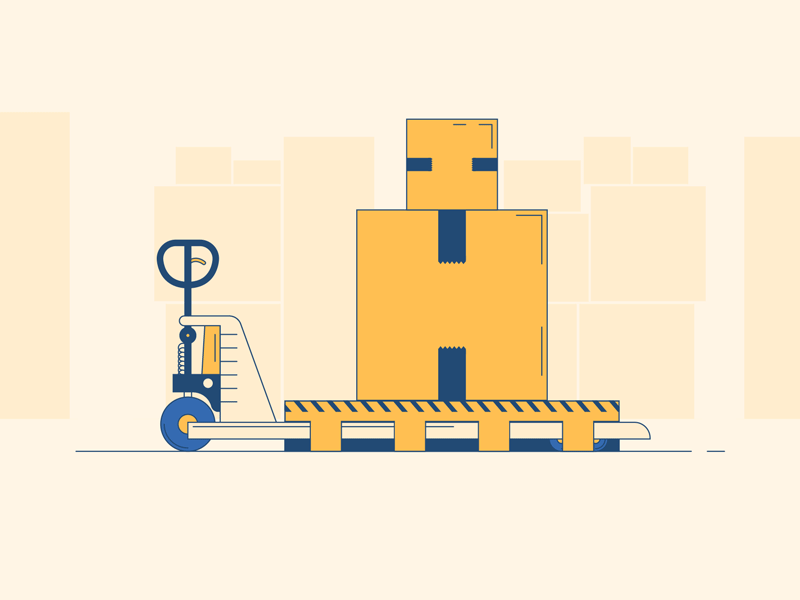

Nguyên Lý Hoạt Động (Cơ Chế Thủy Lực)
Xe nâng tay hoạt động dựa trên nguyên lý Pascal (Truyền áp suất chất lỏng) kết hợp với hệ thống đòn bẩy cơ khí.
Quy trình 1: Nâng Hàng (Lifting)
- Người dùng gạt cần tay cầm xuống Vị trí thấp nhất (Khóa van dầu). Lúc này van hồi dầu bị đóng lại.
- Người dùng cầm tay kéo gập lên – gập xuống (Động tác kích bơm).
- Dầu thủy lực bị nén, đẩy Piston chính đi lên.
- Piston đi lên sẽ nâng bệ đỡ -> Kéo căng thanh truyền lực -> Đẩy khung bánh xe phía trước chúc xuống đất.
- Theo nguyên tắc đòn bẩy, khi bánh xe bị đẩy xuống, toàn bộ khung càng sẽ được nâng lên cao, nhấc bổng pallet khỏi mặt đất.
Quy trình 2: Di Chuyển (Moving)
Sau khi pallet đã được nâng lên, người dùng gạt cần về Vị trí giữa (Neutral).
Lúc này, dù bạn có gập tay cầm lên xuống thì dầu cũng không bị nén thêm. Điều này giúp bạn kéo xe di chuyển quãng đường dài mà càng xe không bị rung lắc hay tự động nâng lên hạ xuống, đảm bảo an toàn cho hàng hóa.
Quy trình 3: Hạ Hàng (Lowering)
Khi đã đến nơi cần đặt hàng:
- Người dùng bóp cần gạt lên Vị trí cao nhất (Mở van xả).
- Van dầu mở ra, sức nặng của hàng hóa sẽ đè Piston đi xuống, ép dầu chảy ngược về buồng chứa.
- Thanh truyền lực thu lại, khung bánh xe co lên -> Càng xe hạ xuống từ từ chạm đất.
- Rút xe ra khỏi pallet.
Những Lưu Ý Để Tăng Tuổi Thọ Xe Nâng
Hiểu được cấu tạo và nguyên lý, bạn sẽ thấy những sai lầm sau đây cực kỳ hại xe:
- Kéo xe khi đang ở nấc Nâng: Nếu bạn không gạt về nấc giữa (Mo), áp suất dầu luôn căng trong quá trình di chuyển, làm giảm tuổi thọ phớt (xì dầu nhanh hơn).
- Nâng quá tải hoặc nâng 1 bên càng: Piston chịu lực nén thẳng đứng. Nếu nâng 1 bên càng, trục Piston bị chịu lực chéo, dễ gây cong ty ben hoặc biến dạng khung xe (do thanh truyền lực bị vặn xoắn).
- Cua gấp khi đang nâng nặng: Bánh xe tải chịu áp lực cực lớn, cua gấp dễ làm vỡ vòng bi hoặc tróc lớp PU.
