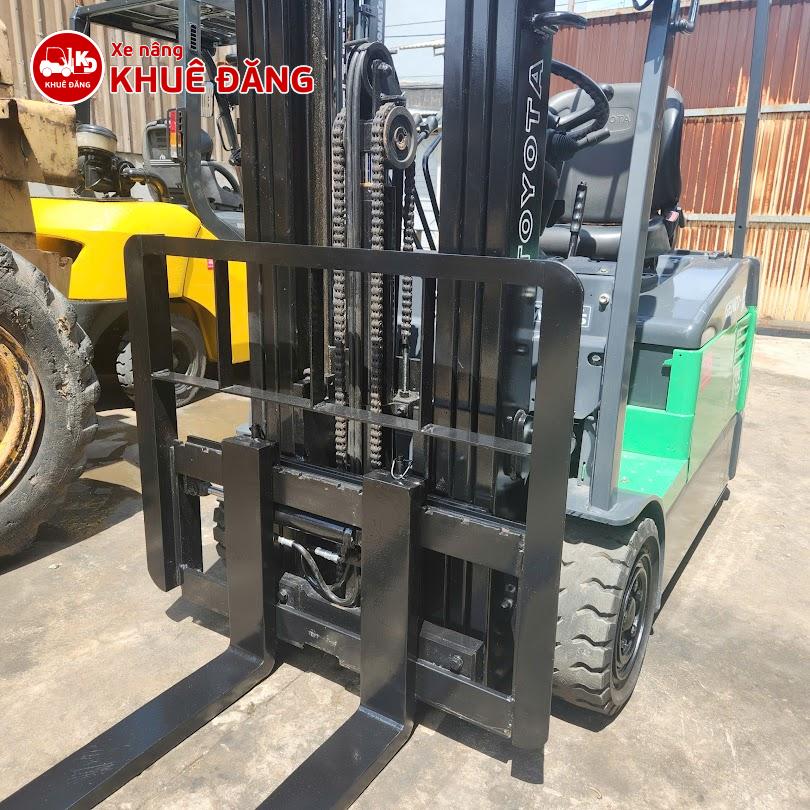

Khung nâng 3 ty 3 lao là loại khung nâng phổ biến trên xe nâng hàng, đặc biệt là các mẫu xe nâng điện và xe nâng ngồi lái chuyên dụng trong kho hàng hoặc làm việc trong container. Cấu tạo của khung này gồm 3 ty thủy lực (còn gọi là xi lanh nâng) kết hợp với 3 tầng cột (lao), thường gọi là khung nâng ba tầng hoặc Triplex Mast.
Đặc điểm khung nâng 3 ty 3 lao
Về cơ bản, khung nâng 3 ty 3 lao là một hệ thống được thiết kế tinh vi bao gồm ba xi lanh thủy lực (3 ty) và ba tầng cột nâng (3 lao).
- Khung gồm 1 tầng ngoài cố định và 2 tầng bên trong di động, cho phép phần càng nâng dịch chuyển lên độ cao lớn nhưng khi hạ xuống lại cực kỳ gọn gàng, phù hợp với môi trường có chiều cao hạn chế như container hoặc nhà kho trần thấp.
- 3 ty thủy lực giúp xe nâng vận hành êm ái, đồng thời tăng hiệu quả nâng tự do (full-free lift), nghĩa là càng nâng có thể nâng lên khoảng cách nhất định mà không cần tăng chiều cao tổng thể của khung.
- Chiều cao nâng thường từ 4 đến 6 mét, đáp ứng đa dạng nhu cầu sắp xếp, xếp dỡ hàng hóa lên kệ cao nhưng vẫn di chuyển được qua cửa ra vào thấp hoặc làm việc trong container.
Điểm nhấn của loại khung này chính là sự hiện diện của xi lanh thủy lực trung tâm. Xi lanh này đóng vai trò chủ đạo trong việc tạo ra tính năng “nâng tự do” (Full Free Lift), một trong những ưu điểm vượt trội nhất của khung 3 ty 3 lao.
Ưu nhược điểm của khung 3 ty 3 lao
Khung nâng 3 ty 3 lao (Triplex mast) sở hữu cả ưu điểm nổi bật về hiệu quả nâng lẫn những nhược điểm nhất định so với các loại khung 2 tầng (duplex) hoặc 1 tầng (simplex).
Ưu điểm
- Linh hoạt tối đa với chức năng nâng tự do (Full Free Lift): Đây là đặc tính đắt giá nhất, cho phép càng nâng có thể nâng hàng hóa lên một độ cao nhất định mà không làm tăng chiều cao tổng thể của khung xe. Điều này cực kỳ hữu ích khi xe nâng phải làm việc bên trong container, xe tải hoặc dưới các tầng kệ thấp, nơi mọi khoảng không đều quý giá.
- Tầm vươn cao, thu gọn ấn tượng: Khả năng nâng hàng lên cao từ 4-6 mét giúp giải quyết bài toán sắp xếp hàng hóa lên các hệ thống kệ kho cao tầng. Đồng thời, khi thu gọn, xe có thể dễ dàng di chuyển qua các cửa ra vào tiêu chuẩn mà không gặp trở ngại.
- Tối ưu hóa hiệu suất công việc: Nhờ sự linh hoạt, xe nâng sử dụng khung 3 ty 3 lao giúp giảm thiểu thời gian di chuyển và các thao tác không cần thiết, từ đó nâng cao năng suất và về lâu dài giúp tiết kiệm chi phí vận hành.
- Khả năng tích hợp đa dạng: Khung nâng này có thể dễ dàng lắp đặt thêm nhiều loại phụ kiện (attachments) như dịch càng (side shifter), dịch giá (fork positioner) để mở rộng chức năng, đáp ứng các yêu cầu công việc phức tạp hơn.
Nhược điểm
- Tầm nhìn bị hạn chế: Do cấu trúc gồm nhiều tầng cột và xi lanh thủy lực trung tâm có kích thước khá lớn, tầm nhìn phía trước của người vận hành có thể bị ảnh hưởng nhiều hơn so với khi sử dụng khung 2 tầng.
- Bảo trì, sửa chữa phức tạp hơn: Kết cấu nhiều chi tiết chuyển động đòi hỏi quy trình bảo dưỡng kỹ lưỡng và có thể phức tạp hơn khi xảy ra sự cố so với các loại khung nâng đơn giản.
- Chi phí đầu tư ban đầu cao hơn: Với cấu tạo phức tạp và tính năng vượt trội, giá thành của xe nâng trang bị khung 3 ty 3 lao thường cao hơn so với loại khung 2 tầng. Chi phí cho việc bảo dưỡng và thay thế phụ tùng về sau cũng cần được tính đến.
- Độ ổn định ở tầm cao: Khi nâng tải nặng ở độ cao tối đa, độ ổn định của xe có thể bị ảnh hưởng đôi chút so với khung 2 tầng. Người vận hành cần được đào tạo kỹ lưỡng và tuân thủ nghiêm ngặt các quy tắc an toàn.
Ứng dụng thực tế
Xe nâng hàng gắn khung nâng 3 ty 3 lao còn được gọi là xe nâng chui container, rất được ưa chuộng trong các kho hàng, trung tâm logistics hoặc doanh nghiệp cần nâng hạ trong container, xe tải vì tối ưu được không gian và đáp ứng tốt nhu cầu nâng cao, vận hành linh hoạt trong không gian hẹp.
Tóm lại, khung nâng 3 ty 3 lao là lựa chọn lý tưởng khi cần xe nâng vừa gọn nhẹ nhưng vẫn có thể nâng cao, cực phù hợp cho những không gian giới hạn chiều cao mà vẫn phải xếp hàng lên kệ cao hoặc xuất nhập hàng trong container.
