Lỗi 51-1 trên xe nâng Toyota dòng 7FBR cho biết có sự cố hở mạch ở cảm biến tốc độ di chuyển phía trước (bên trái). Khi lỗi này xảy ra, hệ thống kiểm soát lực kéo (Traction control) sẽ bị vô hiệu hóa và có thể giới hạn một số chức năng di chuyển của xe để đảm bảo an toàn.

Dưới đây là giải thích chi tiết và cách khắc phục dựa trên tài liệu sửa chữa đi kèm.

Ý nghĩa của Lỗi 51-1

Mã lỗi: 51-1
Phần bị lỗi: Cảm biến tốc độ di chuyển (Phía trước, bên trái)
Chế độ lỗi: Hở mạch (Open)
Trạng thái an toàn (Fail safe):
- Vô hiệu hóa kiểm soát lực kéo (Traction control disabled).
- Vô hiệu hóa kiểm soát hệ thống treo (Suspension control disabled) (khóa).
- Giới hạn công suất đầu ra khi di chuyển (Restricted traveling output).

Các lỗi trong nhóm 51-X đều liên quan đến cảm biến tốc độ di chuyển của xe nâng.

Lỗi 51-1: Cảm biến tốc độ di chuyển (Phía trước, bên trái – Front LH)
- Mô tả: Bị hở mạch (Open circuit).
- Trạng thái an toàn: Vô hiệu hóa kiểm soát lực kéo, vô hiệu hóa kiểm soát hệ thống treo (khóa), và giới hạn công suất di chuyển.
Lỗi 51-2: Cảm biến tốc độ di chuyển (Phía trước, bên trái – Front LH)
- Mô tả: Bị ngắn mạch (Short circuit).
- Trạng thái an toàn: Tương tự như lỗi 51-1.
Lỗi 51-3: Cảm biến tốc độ di chuyển (Phía trước, bên phải – Front RH)
- Mô tả: Bị hở mạch (Open circuit).
- Trạng thái an toàn: Tương tự như lỗi 51-1.
Lỗi 51-4: Cảm biến tốc độ di chuyển (Phía trước, bên phải – Front RH)
- Mô tả: Bị ngắn mạch (Short circuit).
- Trạng thái an toàn: Tương tự như lỗi 51-1.
Lỗi 51-5: Cảm biến tốc độ di chuyển (Phía sau – Rear)
- Mô tả: Bị hở mạch (Open circuit).
- Trạng thái an toàn: Vô hiệu hóa kiểm soát hệ thống treo (khóa).

Nguyên nhân có thể gây ra lỗi 51-1

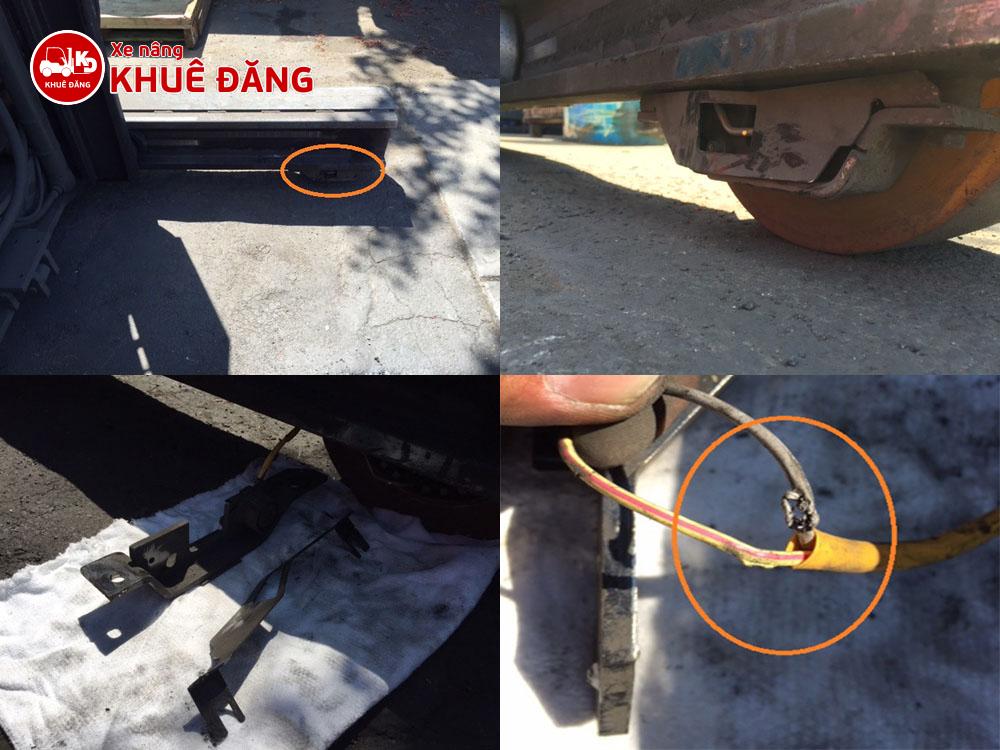

Sửa lỗi cảm biến 51-1 xe nâng điện Toyota

Nguyên nhân chính thường là do mất kết nối tín hiệu từ cảm biến tốc độ bánh xe trước bên trái về bộ điều khiển. Cụ thể có thể do:

Đứt dây điện: Dây dẫn tín hiệu từ cảm biến về bộ điều khiển bị đứt, có thể do va chạm hoặc bị kẹt vào các bộ phận chuyển động.
Giắc cắm bị lỏng hoặc hỏng: Giắc kết nối của cảm biến hoặc tại bộ điều khiển bị lỏng, tuột ra hoặc các chân cắm bên trong bị oxy hóa, hư hỏng.
Hỏng cảm biến tốc độ: Bản thân cảm biến bị lỗi hoặc hư họng.
Lỗi bộ điều khiển (ECPU board): Đây là trường hợp ít xảy ra hơn, nhưng bộ điều khiển cũng có thể bị lỗi trong việc tiếp nhận tín hiệu.

Cách kiểm tra và sửa chữa

Để khắc phục lỗi 51-1, bạn cần thực hiện theo quy trình kiểm tra trong tài liệu hướng dẫn sửa chữa. Cụ thể tại trang 5-69 (TBC SYSTEM WHEN A DIAGNOSIS ERROR CODE IS DISPLAYED), quy trình xử lý cho lỗi liên quan đến cảm biến tốc độ phía trước được mô tả như sau:

Bước 1: Kiểm tra trực quan

Kiểm tra dây dẫn của cảm biến tốc độ bánh xe trước bên trái xem có bị đứt, dập hay trầy xước không.
Kiểm tra các giắc cắm nối vào cảm biến và các giắc cắm liên quan (CN82, CN84, CN142) có được cắm chắc chắn và các chân cắm có sạch sẽ không.

Bước 2: Kiểm tra đoản mạch và hở mạch (Sử dụng dụng cụ chuyên dụng SST)

Trong tài liệu có đề cập đến việc sử dụng các bộ dây kiểm tra chuyên dụng (SST) để chẩn đoán chính xác. Cụ thể là SST 13, 15, và 16.
Kiểm tra đoản mạch: Dùng SST 13 để kiểm tra xem có đoản mạch giữa chân 14 và 15 của giắc CN142 không. Nếu lỗi vẫn còn (51-3), có thể là lỗi bo mạch ECPU. Nếu lỗi chuyển sang 51-1, thì đây là lỗi đoản mạch ở dây chính.
Kiểm tra hở mạch:
1. Ngắt kết nối giắc CN82 và CN142.
2. Dùng SST 16 để kết nối giữa giắc CN82-1 và CN82-2. Nếu lỗi vẫn còn (51-1), thì đây là lỗi hở mạch ở dây chính. Nếu lỗi chuyển sang 51-2, thì đây là lỗi hở mạch ở dây phụ.
3. Tương tự, kiểm tra với giắc CN84 và SST 15.

Bước 3: Sửa chữa

Nếu phát hiện dây bị đứt, hãy nối lại và bọc cách điện cẩn thận.
Nếu giắc cắm bị lỏng, hãy cắm lại cho chắc chắn. Nếu giắc hoặc chân cắm bị hỏng, cần phải thay thế.
Nếu sau khi kiểm tra dây và giắc cắm đều tốt, khả năng cao là cảm biến tốc độ đã bị hỏng và cần được thay thế.
Trong trường hợp rất hiếm, nếu tất cả các bộ phận trên đều tốt, vấn đề có thể nằm ở bo mạch điều khiển (ECPU).

Sau khi sửa chữa xong, hãy xóa lỗi và cho xe vận hành thử để đảm bảo lỗi không xuất hiện trở lại.

Lưu ý quan trọng: Việc kiểm tra và sửa chữa hệ thống điện của xe nâng đòi hỏi kiến thức chuyên môn. Nếu bạn không chắc chắn, hãy liên hệ với kỹ thuật viên có kinh nghiệm để đảm bảo an toàn và hiệu quả.
